아크 구조를 분석해 봅시다. 아치 구조의 모양 포물선 모양, 호 모양(원형).있습니다. 포물선인지 원호인지에 따라 아크 리브에서 발생하는 절삭력은 큰 차이점있습니다. 아치 구조 해석과 어떻게 다른지 알아보겠습니다. 이 문제 토목 기사 115화에서 나온 문제로 포물선형 아치 구조 해석에 유용합니다.
포물선, 호(원) 호 구조의 구조해석
< Problemanalyse >

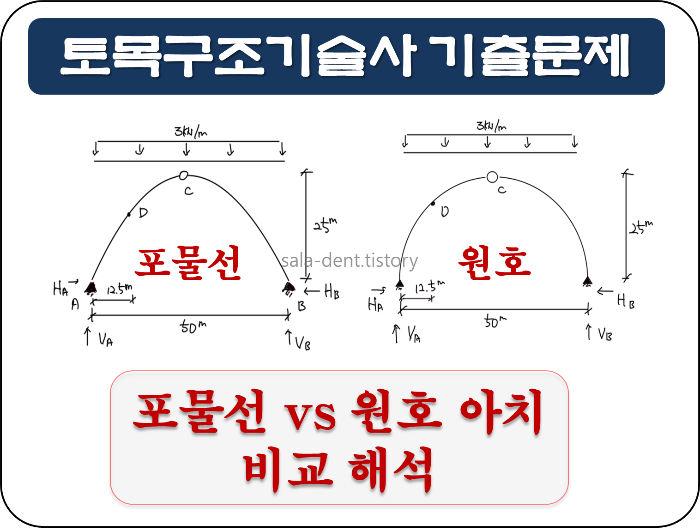

상부에도 동일하게 고르게 분포된 하중이 작용하며 3중 힌지 아치 구조입니다. 아치 구조물의 스팬과 높이는 동일한 조건입니다. 이 시점에서 문제는 주어진 지점에서 발생하는 바 힘을 계산하는 것입니다.
또한, 포물선/원호의 구조적 특징 비교하라고 말해
아치형, 포물선형 및 아치형(원형) 구조의 검토 및 비교
포물선 호를 먼저 해봅시다.
1. 반력을 계산합니다. 평형 방정식반력은 쉽게 계산할 수 있는데, 특히 반력 계산을 돕기 위해 아치 중앙에 또 다른 피벗 포인트가 있습니다.
2. 포물선은 일반적으로 이차 방정식 곡선을 이용하여 구조물의 형태를 표현하고 이차방정식을 가정한 후 XY점 관계를 생성한다.
3. 각 점 D에서 계산된 반력과 2차 방정식에 의해 모멘트, 전단력, 수직항력 모든 것을 계산하십시오. 세 가지 절삭력을 모두 계산해야 합니다. 급하면 하나라도 놓칠 수 있으니 주의하세요. 특히 수직력!
원효 아치구조 해석
호의 4도 대칭 구조따라서 반발력은 평형 방정식에 의해 쉽게 계산됩니다.
5. 계산된 반력으로 D 지점에서 바 힘을 계산합니다. 활 활 일정한 곡률 따라서 막대 힘은 삼각 함수를 사용하여 비교적 쉽게 계산할 수 있습니다.
포물선, 아치 아치 구조의 비교 평가
6. 계산 결과를 이용하여 설명해 주십시오. 결과는 포물선 모멘트와 전단력 모두 “0”이었습니다. 결과적으로 포물선 호수직력이 지배하는 구조적 저항으로 볼 수 있으며, 수직부재인 아치리브에 대해 보다 효율적인 구조적 형상으로 볼 수 있다.
에 추가, 아치 구조의 유사점여러분도 적어주셨으면 합니다. 양단에서 발생하는 수평력 H는 아치리브의 모멘트와 전단력을 감소시킬 수 있으므로 수직부재의 효율을 높일 수 있도록 작성하는 것이 좋을 것이다.
7. 마지막으로 아치구조는 수평반력으로 요소의 모멘트와 전단력을 감소시켜 수직응력에 집중할 수 있어 효율을 높일 수 있으며, 아치요소의 축 형상이 포물선형일 경우 축방향 압축력이 우세할 수 있다. . 그래서 더 효율적이라고 할 수 있습니다..
8일. 추가 포인트 팁힌트를 드리자면 한 지점에서만 단면력을 계산하라고 했는데 SFD, NFD, BMD 전체를 플롯하면 추가 포인트를 얻을 수 있을 것 같습니다. 대칭형이므로 시간이 오래 걸리지 않습니다.
(아치 구조 BMD의 이전 문제는 다음과 같습니다. 지름길 인사말)
도움이 되길 바랍니다. 감사해요
